美樂威Pro Convert AES67基于IEEE1588 協議，又稱 PTP（Precise Time Protocol，精確時間協議），可以實現在設備之間亞微秒級別時間同步精度。本文將和大家介紹如何配置當前設備的PTP時間同步。
1.設置PTP同步參數
兩臺設備中，一臺設備作為主時鐘（Master），一臺設備作為從時鐘（Slave），利用延時響應機制相互發送同步、跟隨、延遲請求和延遲請求響應報文，來計算得出兩者時鐘偏差和網絡延時（delay），之后通過修正本地時鐘進行時間同步。整個過程如下圖所示：
登錄進入Pro Convert AES67的WebUI，進入“PTP”頁簽，可以設置以下參數：
2.查看PTP狀態
“同步”：綠色表示PTP已同步，紅色表示未同步。
“鎖定”：顯示當前鎖定的Master時鐘的GMID。
“角色”：顯示當前設備的時鐘角色為Master或Slave。
3.查看PTP統計數據
統計并顯示最近5分鐘內的PTP數據。當設備作為Master時鐘時，如圖1；設備作為Slave時，示意如圖2。統計周期內多次超過±2000ns時，說明當前接入的網絡擁塞較重，建議改善網絡。

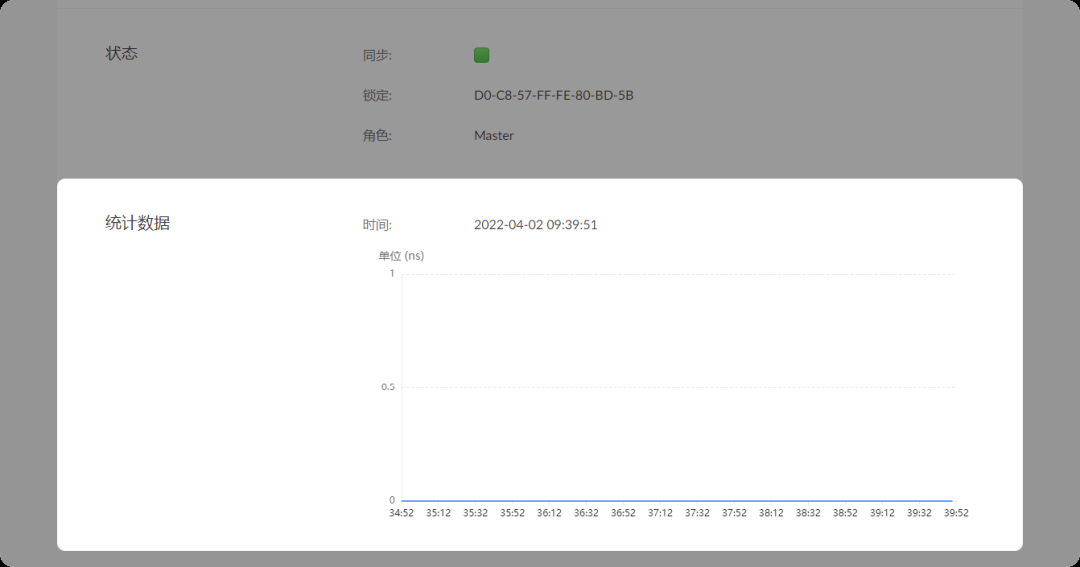

圖1 設備作為Master時鐘
圖2 設備作為Slave時鐘
